概述
石英砂是一种由石英矿物（主要成分为二氧化硅 ，）组成的天然或人工破碎的颗粒物料 ，具有硬度高、耐磨性高、熔点高、耐火度高、绝缘性高、化学稳定性高等特性 ，广泛应用于玻璃制造、铸造砂、水处理滤料、耐火材料、磨料、填料、建筑骨料等领域。由于不同领域对石英砂中铁含量的要求不同 ，因此需要通过磁选设备提高石英砂的纯度来满足不同行业对石英砂品位的需求。

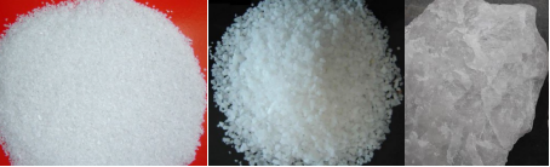

石英砂及石英石
HTDZ电磁浆料高梯度磁选机适用于微细粒级非金属矿物（如石英、长石、霞石、高岭土、陶瓷土、黄金尾矿等）的除铁提纯 ，也可用于锂辉石浮选精矿的除铁、微细溢流矿泥回收锂云母。电磁浆料高梯度磁选机主要包括励磁线圈、磁系、物料通道、磁介质、机架、冷却系统及控制系统（如下图）。

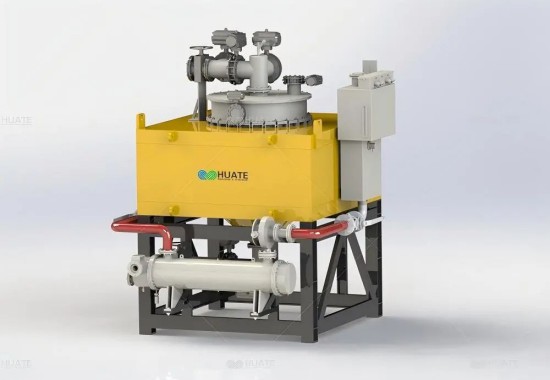

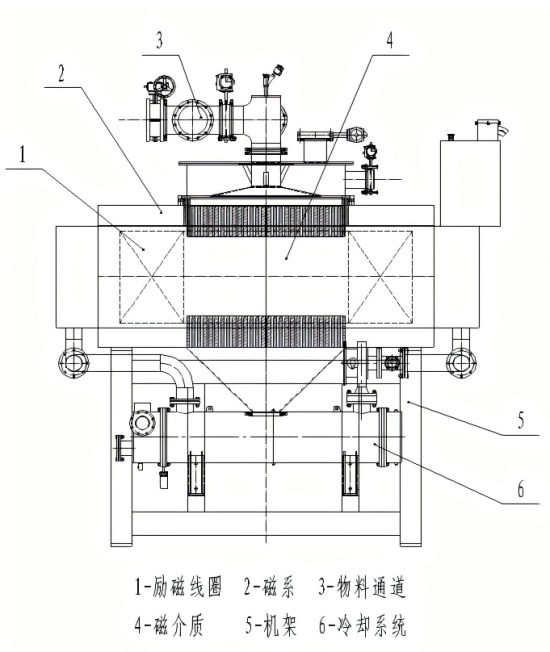

浆料磁选机结构
工作原理
励磁线圈通电 ，在分选间隙内产生背景磁场 ，同时使分选介质表面感应出高强度磁场 ，形成高梯度磁场选矿环境？蠼山艿澜肷璞 ，通过介质对矿浆内磁性物的吸附作用完成磁性物与非磁性物的分离 ，精矿矿浆经出浆管道排出设备 ，待磁介质吸附能力达到饱和状态 ，切断励磁电流 ，吸附于介质上的磁性物杂质通过加压的冲洗水由排渣管道排出设备形成尾矿。整个工作过程是由PLC程序控制气动阀门的开闭以及线圈、水泵的启动和停止来完成的 ，可以可靠高效的完成设备自动化作业。
主要技术特点
励磁线圈采用独特的立体绕组结构 ，散热面积倍增 ，线圈散热均衡；采用全密封冷却油进行冷却 ，外置式高效热交换器进行油水热量交换 ，冷却速度快 ，温升低 ，磁场稳定。
介质采用高导磁不锈钢菱形网或钢毛 ，在背景磁场的激发下可以产生极高的梯度磁场 ，对弱磁性杂质有很强的吸附作用 ，除铁效果更佳。
布料装置采用锥形结构 ，锥面布有许多规律排列的落料孔 ，可使物料均匀分布到磁介质上 ，分选效果更好。
在励磁控制系统中引入电流PID整定算法 ，控制实际励磁电流快速精准到达额定值 ，通过控制整流器的逆变角度 ，大大提高了线圈的退磁速度 ，工作效率得到有效提升
该设备工作过程采用自动化程序控制 ，可实现无人值守全自动作业 ，减少了运行及维护费用。

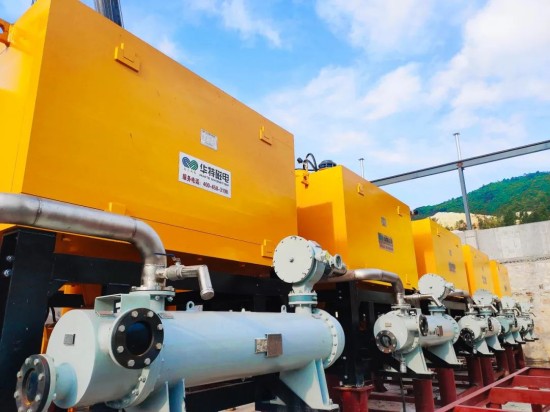

应用现场

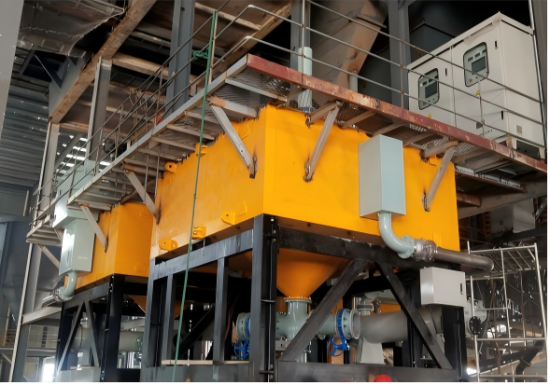

广东湛江设备应用现场
广东湛江石英砂专用型1.5米电磁浆料磁选机运行良好 ，能够将含铁量150ppm的石英砂降低到100ppm以下 ，处理量可达40~50吨/小时 ，吨矿能耗为4.47kW.h。

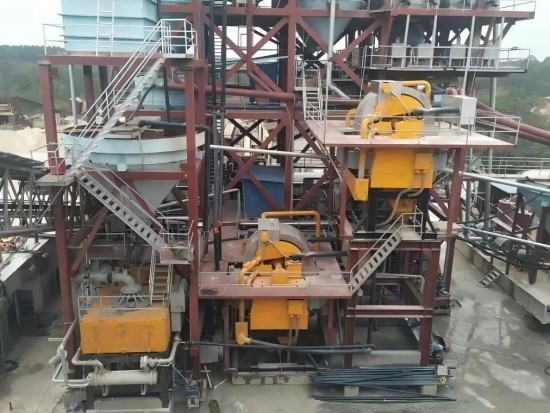

内蒙古某石英砂公司
该设备分选腔直径达2米 ，能够将含铁量100ppm的石英砂降低到55ppm左右 ，设备处理量可达80~100吨/小时 ，吨矿能耗为2.76Kw.h。

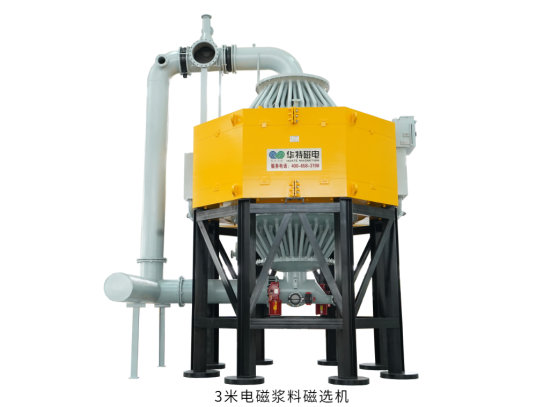

2025年6月28日 ，28圈自主研制的全球*台、全球*大HTDZ-3000电磁浆料高梯度磁选机成功下线并交付客户 ，为高端矿物加工领域开启行业新篇章。设备整机重量245吨 ，高度11米 ，磁场强度1.5T ，适用于微细粒如石英、长石、高岭土等非金属矿物的除铁提纯 ，单台设备处理能力可达170-280m?/h ，是HTDZ-2500电磁浆料磁选机处理能力的1.44倍；吨矿能耗为9.8kw.h/t,比HTDZ-2500电磁浆料磁选机降低22.2%。同时 ，设备大型化后为客户节约了用地及维护成本 ，经济效益显著。

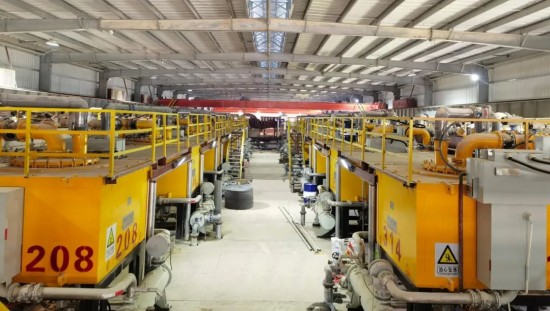

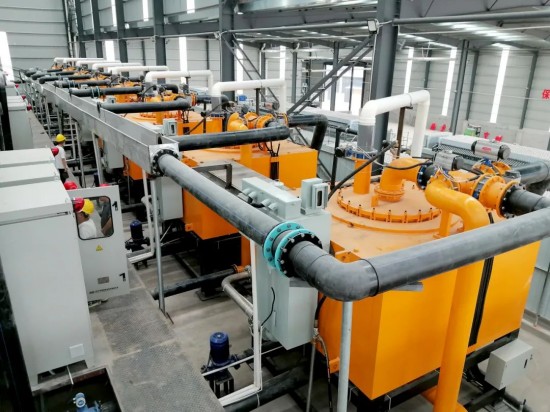

其他现场
